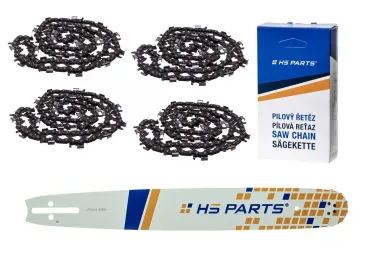

Akční sety pro řezání prken

Popis nám poskytuje jasné informace:

1) 20" (50 cm) uvedený údaj značí délku řezné části vodící lišty (Pozor: nejedná se o celkovou délku vodící lišty)

2) .325" uvedený údaj značí rozteč řetězu.

3) .058" (1,5 mm) uvedený údaj značí tloušťku vodícího článku pilového řetězu, popřípadě šířku drážky ve vodící liště, parametry jsou vždy totožné.

4) 78 článků uvedený údaj značí délku vhodného řetězu pro vodící lištu.

Co je rozteč řetězu, tloušťka vodícího článku, počet vodících článků a koncové uchycení vodící lišty?

Znát tyhle parametry je určující pro správný výběr vodící lišty!

Rozteč řetězu je vzdálenost mezi osami prvního a třetího nýtu (kdekoli v řetězu) dělená dvěma.

Rozteče řetězů dělíme do 4 kategorií.

Rozteč řetězu .325" (vzdálenost mezi třemi nýty je cca 16,5 mm)

Rozteč řetězu 3/8" (vzdálenost mezi třemi nýty je cca 19 mm)

Rozteč řetězu .404" (vzdálenost mezi třemi nýty je cca 20 mm)

Rozteč řetězu 1/4" (vzdálenost mezi třemi nýty je cca 13 mm)

V případě použitých pilových řetězů se tato vzdálenost může zvětšit v důsledku opotřebení řetězu a jeho vlastností v tahu.

Rozteče a šířka řetězů:

Tloušťka řetězu se měří v místě vodícího článku, který zapadá do drážky vodicí lišty. Tyhle údaje jsou vždy totožné.

Pilového řetězy se vyrábí s tloušťkou vodícího článku:

1,1 mm (.043")

1,3 mm (.050")

1,5 mm (.058")

1,6 mm (.063")

Opotřebení řetězu může ztížit přesné změření tloušťky vodícího článku.

Tloušťka vodícího článku se vždy musí shodovat s šířkou drážky vodící lišty.

Počet vodících článků.

Vodící články je ta část pilového řetězu, která zapadá do vodící lišty.

Správnou délku pilového řetězu vždy určíme podle počtu vodících článků.

Většinou se jedná o sudé číslo, které určuje počet článků (44,50,52,56,60,64,66,68,72 atd... )

Řetězy pro motorové pily Stihl mají i lichý počet vodících článků (67,74)

Pravidlem je správně spočítat vodící články, nikoliv řezné zuby, ten totiž může z důvodu poškození chybět a pak je počet zavádějící.

Závěrem:

Pokud se všechny údaje v popisu shodují s údaji zákazníkova řetězu, tak je garance jistoty, že řetězy jsou totožné a budou vhodné pro řezný systém pily!

Jak správně změřit délku vodící lišty?

1. Délka řezné části vodící lišty, která se uvádí v popisu! Rozměr, který nás zajímá.

2. Celková délka vodící lišty. Na našem eshopu najdete i tenhle rozměr.

Lze zaměnit řezné systémy?

Ano, řezný systém na motorové pile lze zaměňovat za různé rozteče ale jenom za předpokladu kompletní výměny lišty, řetězu a řetězky.

Pokud je na pile namontován například řezný systém s rozteči 3/8" (lišta, řetěz, řetězka) a je požadován nový řezný systém s roztečí .325" tak to lze docílit pouze kompletní výměnou lišty, řetězu a řetězky.

Důležité: na řetězku s roztečí 3/8" nebude pasovat lišta a řetěz s roztečí .325" a naopak.

Pokud si například objednáte akční set lištu + řetěz s roztečí 3/8" a na motorové pile je řezný systém .325" tak jeho funkčnost zajistíme dokoupením řetězky s roztečí 3/8" (pokud je na pile namontována řetězka s výměnným prstýnkem, tak stačí vyměnit pouze prstýnek)

Vodící lišty od jakékoliv značky vždy vyžadují perfektní údržbu, jinak se výrazně zkracuje jejich životnost.

Doporučujeme pravidelně otáčet lištu a po každém použití čistit vodící drážku, mazat vodící kolečko a strhávat opotřebované hrany.

Osvědčeným postupem je vyměnit vodicí lištu po opotřebování 3 - 4 pilových řetězů.

Řezná technika je součástí tří komponentů, lišta, řetěz a řetězka, které navazují přímo na sebe a pokud je jeden z nich poškozený, tak jako celek nikdy nebudou dobře fungovat.

Jak správně určit koncové uchycení lišty?

Koncových uchycení vodících lišt je celkem 15 (A041, A074, A095, A218, A318, D009, D024, D025, D033, D176, D196, E099, K041, K095, K153) a určují se podle značky a modelu řetězových pil.

Nejvíce používaná uchycení jsou A041, A074, A095, D009, D025, K041, K095.

1) Koncové uchycení A041

Koncové uchycení A041 je jedno z nejvíce používaných u řetězových pil s nižším výkonem motoru nejen světových značek, ale i pil z hobbymarketů.

Vhodné pro značky Alpina, Bosch, Castor, Cub Cadet, Dolmar, Echo, Efco, Einhell, Homelite, Husqvarna, Ikra, Jonsered, Makita, McCulloch, Oleo-Mac, Partner, Poulan, Poulan Pro, Ryobi, Shindaiwa, Skil, Tanaka, Zenoah a další značky.

2) Koncové uchycení A074

Koncové uchycení A074 je jedno z nejvíce používaných u řetězových pil Stihl s nižším výkonem motoru. Vhodné pro značky Stihl, Castor, Metabo, Oleomac.

3) Koncové uchycení A095

Koncové uchycení A095 je jedno z nejvíce používaných u řetězových pil s nižším výkonem motoru nejen světových značek, ale i pil z hobbymarketů.

Vhodné pro značky Alko, Alpina, Castor, CubCadet, Dolmar, Homelite, Husqvarna, Jonsered, Makita, McCulloch, Oleomac, Partner, Pioneer, Poulan, Shindaiwa, Solo, Zenoah a další značky.

4) Koncové uchycení D009

Koncové uchycení D009 je jedno z nejvíce používaných u vysoce výkonných řetězových pil značek Husqvarna, Alpina, Castor, Dolmar, Jonsered, Makita, Partner, Shindaiwa, Solo.

5) Koncové uchycení D025

Koncové uchycení D025 je používané u vysoce výkonných řetězových pil značky Stihl.

6) Koncové uchycení K041

Koncové uchycení K041 je  používané u řetězových pil značek Zenoah, Echo, Ryobi, Shindaiwa.

7) Koncové uchycení K095

Koncové uchycení K095 je jedno z nejvíce používaných u řetězových pil značky Husqvarna s nižším výkonem motoru. Vhodné pro pily světových značek Husqvarna, Oleomac, Solo, Makita, Jonsered, Dolmar, Partner, Zenoah, Homelite, Echo, Shindaiwa ale i pro pily z hobbymarketů.

8) Koncové uchycení A218

Koncové uchycení A218 je používané u řetězových pil s nižším výkonem motoru značek Partner, Alpina, Black Decker, Bosch, Echo, Ryobi.

9) Koncové uchycení A318

Koncové uchycení A318 je používané u řetězových pil s nižším výkonem motoru značek Partner, McCulloch, Alko, Black Decker, Ryobi, Shindaiwa.

10) Koncové uchycení D024

Koncové uchycení D024 je jedno z nejvíce používaných u vysoce výkonných řetězových pil značek Jonsered, Oleomac, Efco, Partner, McCulloch.

11) Koncové uchycení D033

Koncové uchycení D033 je jedno z nejvíce používaných u vysoce výkonných řetězových pil značek Dolmar, Makita, Poulan.

12) Koncové uchycení D176

Koncové uchycení D176 je jedno z nejvíce používaných u vysoce výkonných řetězových pil značek Echo, Poula, Shindaiwa, Tanaka, Zenoah.

13) Koncové uchycení D196

Koncové uchycení D196 je používané u řetězových pil značek Echo, Homelite.

14) Koncové uchycení E099

Koncové uchycení E099 je používané u vysoce výkonných řetězových pil značek Stihl, Echo, Hydrochief.

15) Koncové uchycení K153

Koncové uchycení K153 je používané u vysoce výkonných řetězových pil značek Makita, Dolmar.
