Husqvarna
| 346 | 346XP | 351 | 353 |
Písmena odpovídají kótám na nákresu výše. Porovnejte rozměry se svou starou hřídelí posuvným měřítkem a máte jistotu, že díl sedí.
| A | celková výška | 111 mm |
| B | celková délka | 138 mm |
| C | konec hřídele – klikové rameno | 55 mm |
| D | délka závitu M10 | 12 mm |
| E | délka čepu Ø 13 mm | 25 mm |
| F | délka čepu Ø 15 mm | 18 mm |
| G | průměr čepu | Ø 13 mm |
| H | závit | M10 |
| I | průměr čepu u ramene | Ø 15 mm |
| J | oko ojnice | Ø 13 mm |
| K | délka závitu M8 | 13 mm |
| L | výška klikových ramen | 55 mm |
| M | závit | M8 |

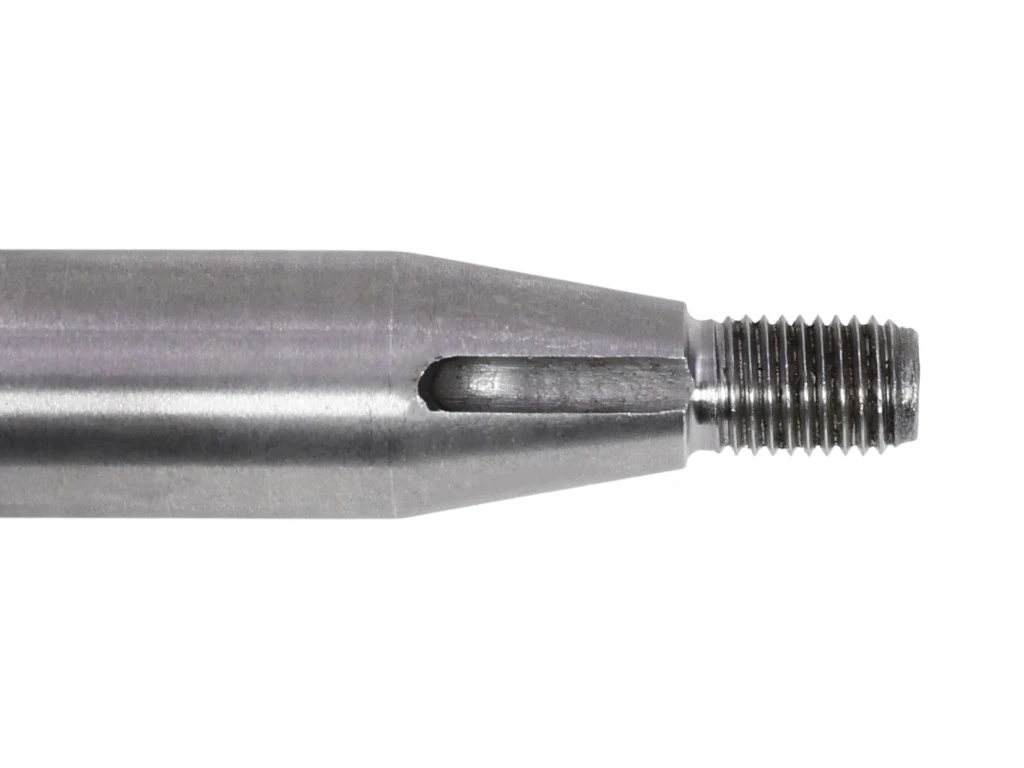

| N | délka kužele | 16 mm |
| O | délka čepu u ramene | 25 mm |
| P | průměr konce kužele | Ø 9 mm |
| Q | vrchol ojnice – osa hřídele | 79 mm |
| R | vrchol ojnice – klikové rameno | 56 mm |
| S | šířka oka ojnice | 15 mm |
| T | osa hřídele – spodní hrana ramen | 32 mm |
| U | šířka přes kliková ramena | 29 mm |
Tento díl se v servisech, v návodech i na internetu označuje různými názvy. Všechny znamenají totéž:
Tip ze servisu: při výměně klikové hřídele vždy vyměňte i ložiska a gufera (těsnicí kroužky). Ušetříte si druhé rozebírání motoru.

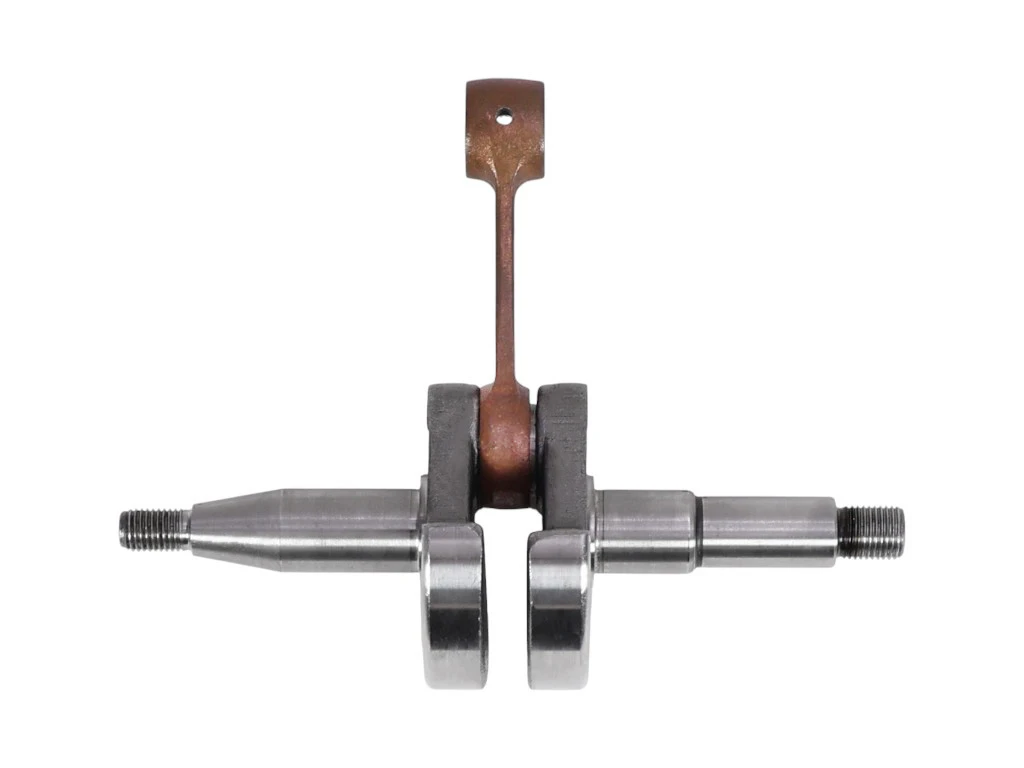

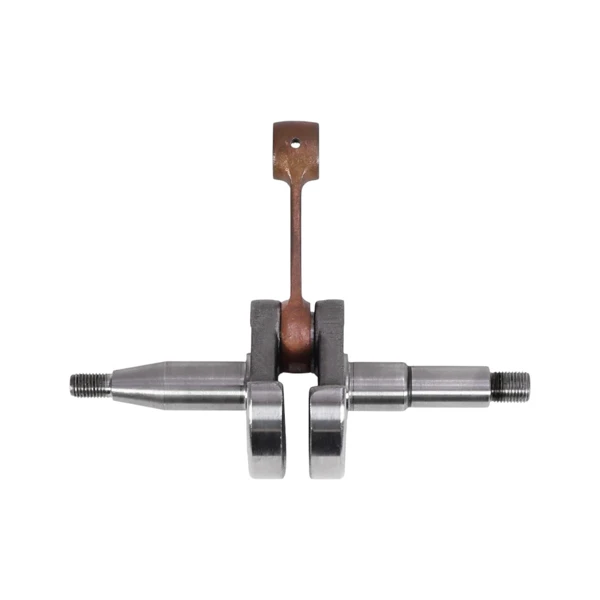

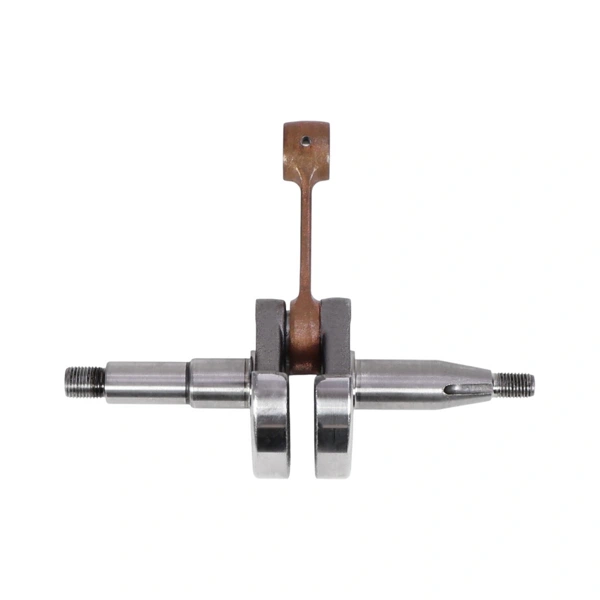

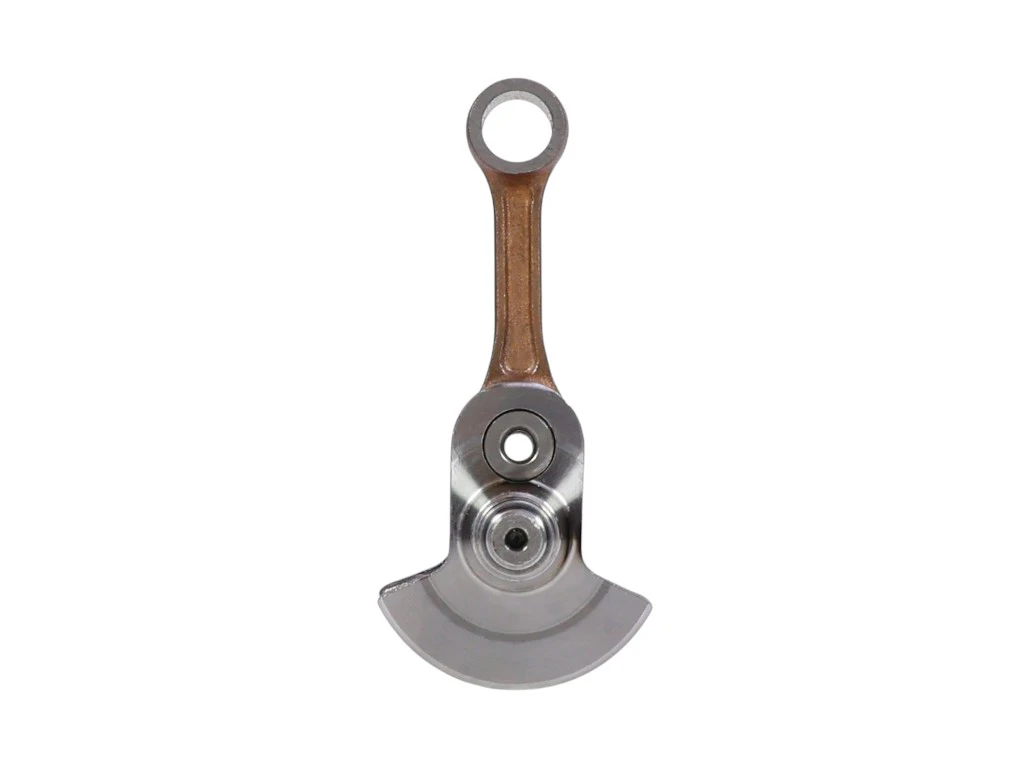

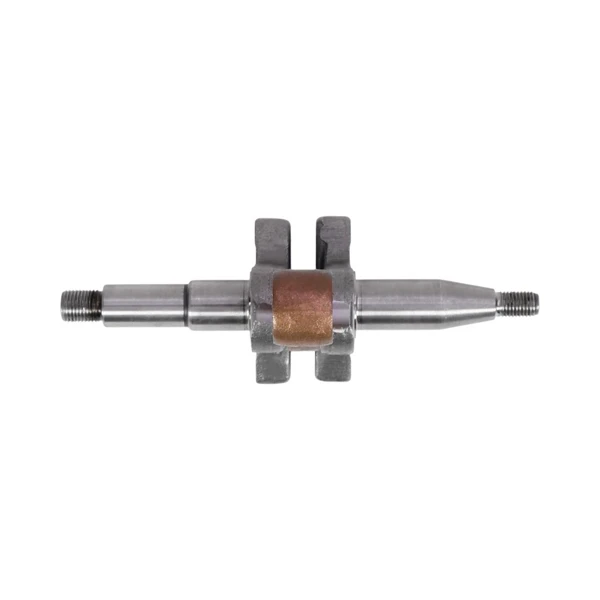

| Díl | kovaná třídílná kliková hřídel s ojnicí |
| OEM číslo | 503857671 |
| Husqvarna | 346 XP, 351, 353 |
| Jonsered | 2149, CS2147, CS2152, CS2153 |
| Rok výroby pily | do konce roku 2007 |
| Závity | M10 (spojka) / M8 (setrvačník) |
| Celková délka × výška | 138 × 111 mm |
| EAN | 8595672408671 |
| Značka | HS PARTS |
| Originální díl | ne – náhrada značky HS PARTS |
Pro novější provedení Jonsered CS2153 (OEM 504206802) máme samostatný produkt – při objednávce si ověřte rok výroby pily.
Značka HS PARTS je registrovaná ochranná známka EU č. 017762121.
